کابل آرموردار چیست و چه کاربردی دارد؟
کابل آرموردار یا کابل زرهدار یکی از مقاومترین انواع کابل برق است که برای استفاده در شرایط سخت محیطی طراحی شده است. در این نوع کابل، یک لایه محافظ فلزی به نام آرمور (زره) روی عایق کابل قرار میگیرد که وظیفه آن محافظت از کابل در برابر ضربههای مکانیکی، فشار، سایش و آسیبهای فیزیکی است.
کابلهای آرموردار معمولاً در پروژههای صنعتی، دفن مستقیم در زمین، محیطهای مرطوب، مناطق پرخطر و مکانهایی که کابل در معرض آسیب قرار دارد، مورد استفاده قرار میگیرند.
⸻

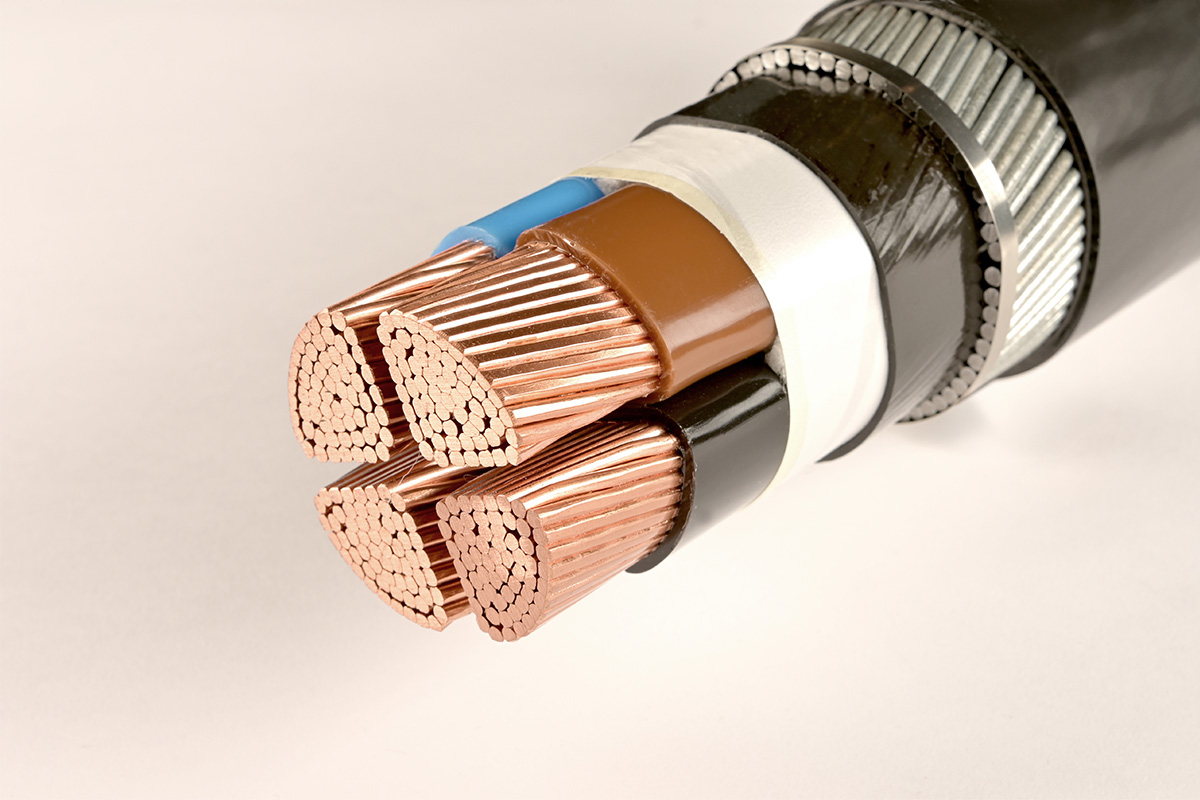

ساختار کابل آرموردار
کابل آرموردار از چندین لایه اصلی تشکیل شده که هرکدام نقش مهمی در افزایش ایمنی و دوام کابل دارند:
1. هادی
هادی کابل آرموردار میتواند از مس یا آلومینیوم ساخته شود. انتخاب نوع هادی به میزان جریان، طول مسیر و بودجه پروژه بستگی دارد.
2. عایق
عایق کابل معمولاً از PVC یا XLPE تولید میشود که مانع نشتی جریان و اتصال کوتاه میشود.
3. بستر (Bedding)
بستر لایهای بین عایق و زره است که باعث یکنواختی سطح و افزایش محافظت کابل میشود.
4. آرمور (زره)
مهمترین بخش کابل آرموردار، لایه زره فلزی آن است که معمولاً از سیمهای فولادی گالوانیزه (SWA) یا نوار فولادی (STA) ساخته میشود. این لایه کابل را در برابر ضربه، فشار و جوندگان محافظت میکند.
5. روکش نهایی
روکش بیرونی اغلب از PVC مقاوم ساخته میشود و کابل را در برابر رطوبت، مواد شیمیایی و عوامل محیطی محافظت میکند.
⸻
انواع کابل آرموردار
کابلهای آرموردار بر اساس نوع هادی، زره و کاربرد به انواع مختلفی تقسیم میشوند:
کابل آرموردار مسی
این نوع کابل رسانایی بالاتری دارد و برای تجهیزات حساس و جریانهای بالاتر مناسب است.
کابل آرموردار آلومینیومی
کابل آرموردار آلومینیومی وزن کمتر و قیمت اقتصادیتری دارد و برای پروژههای بزرگ و مسیرهای طولانی استفاده میشود.
کابل آرموردار فشار ضعیف
این کابلها برای ولتاژهای پایین در ساختمانها و صنایع کاربرد دارند.
کابل آرموردار فشار متوسط
در شبکههای توزیع برق، نیروگاهها و صنایع سنگین از این نوع کابل استفاده میشود.
⸻
کاربردهای کابل آرموردار
بهدلیل مقاومت بالا، کابل آرموردار در محیطهای متنوعی مورد استفاده قرار میگیرد، از جمله:
•دفن مستقیم در زمین
•پروژههای عمرانی و ساختمانی
•صنایع نفت، گاز و پتروشیمی
•نیروگاهها و پستهای برق
•کارخانهها و صنایع سنگین
•تونلها و کانالهای زیرزمینی
•محیطهای مرطوب یا خورنده
کابل آرموردار در این شرایط، ایمنی و طول عمر بالایی ارائه میدهد.
⸻
مزایای کابل آرموردار
استفاده از کابل آرموردار مزایای متعددی دارد که آن را به گزینهای مطمئن تبدیل کرده است:
•مقاومت بالا در برابر ضربه و فشار
•امکان دفن مستقیم در زمین
•محافظت در برابر جوندگان
•افزایش ایمنی سیستم برق
•طول عمر بالا
•کاهش هزینههای تعمیر و نگهداری
⸻
تفاوت کابل آرموردار و کابل معمولی
کابلهای معمولی فاقد لایه زره فلزی هستند و بیشتر برای نصبهای داخلی یا محیطهای کمخطر استفاده میشوند. در مقابل، کابل آرموردار برای شرایط سخت طراحی شده و در برابر آسیبهای مکانیکی بسیار مقاومتر است. به همین دلیل، در پروژههای صنعتی و زیرزمینی استفاده از کابل آرموردار توصیه میشود.
⸻
نکات مهم در خرید کابل آرموردار
برای انتخاب و خرید کابل آرموردار مناسب، توجه به نکات زیر ضروری است:
•نوع هادی (مسی یا آلومینیومی)
•سطح مقطع متناسب با جریان
•نوع عایق (PVC یا XLPE)
•نوع زره (سیمی یا نواری)
•شرایط محیطی محل نصب
•استانداردهای تولید
انتخاب نادرست کابل میتواند باعث افزایش هزینه و کاهش ایمنی شود.
⸻
قیمت کابل آرموردار
قیمت کابل آرموردار به عوامل مختلفی بستگی دارد، از جمله:
•قیمت روز مس یا آلومینیوم
•نوع و ضخامت زره
•سطح مقطع کابل
•ولتاژ نامی
•برند و شرکت تولیدکننده
به دلیل نوسانات قیمت فلزات، توصیه میشود قیمت کابل آرموردار بهصورت روزانه استعلام شود.
استانداردهای کابل آرموردار
کابلهای آرموردار معمولاً مطابق با استانداردهای معتبر مانند IEC، VDE و ISIRI تولید میشوند. رعایت این استانداردها تضمینکننده ایمنی، کیفیت و عملکرد صحیح کابل در شرایط سخت است.
⸻
جمعبندی
کابل آرموردار یکی از ایمنترین و مقاومترین انواع کابل برق است که برای استفاده در شرایط سخت و محیطهای پرخطر طراحی شده است. وجود لایه زره فلزی، این کابل را در برابر آسیبهای مکانیکی، فشار و عوامل محیطی مقاوم میکند. با انتخاب کابل آرموردار استاندارد و متناسب با نیاز پروژه، میتوان از عملکرد پایدار، ایمنی بالا و طول عمر طولانی سیستم برق اطمینان حاصل کرد.
کابل آرموردار
کابل تک رشته و چند رشته مسلح (زره دار)
کابل تک رشته و چند رشته مسلح (زره دار)
N2XRY, NYRY, N2XBY, NYBY
کاربرد :این نوع کابلها در تاسیسات داخل یا خارج ساختمان به صورت نصب ثابت در زیرزمین و در داکتها و فضای باز که نياز به محافظت مکانیکی زیادی از کابل وجود دارد به کار میروند. در مکانهایی که احتمال آتش سوزی وجود دارد برای جلوگیری از آزاد شدن گازهای سمی و گازهای خورنده، از مواد LSZH استفاده می شود.ساختار:
Cu/PVC/Bd/SWA/PVC
