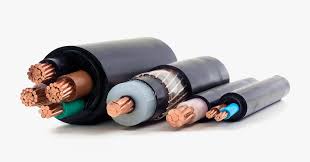

کابل قدرت چیست و چه کاربردی دارد؟
کابل قدرت یکی از اساسیترین انواع کابلهای برق است که برای انتقال انرژی الکتریکی از نیروگاهها یا پستهای برق به مصرفکنندههای صنعتی، تجاری و مسکونی استفاده میشود. این کابلها قادرند جریانهای بالا را با ایمنی و کیفیت مناسب منتقل کنند و در شبکههای توزیع و انتقال برق نقش حیاتی دارند.
کابلهای قدرت معمولاً در پروژههای صنعتی، ساختمانی، نیروگاهی، شبکههای توزیع و انتقال برق شهری و زیرساختهای حیاتی استفاده میشوند. انتخاب کابل قدرت استاندارد برای انتقال انرژی پایدار و کاهش تلفات انرژی اهمیت ویژهای دارد.
⸻
ساختار کابل قدرت
کابل قدرت از چندین بخش اصلی تشکیل شده است که هرکدام نقش مهمی در عملکرد و ایمنی کابل دارند:
1. هادی
هادی کابل قدرت میتواند از مس یا آلومینیوم ساخته شود. مس رسانایی بالاتری دارد و برای جریانهای بالا و مسافت کوتاه مناسب است، در حالی که آلومینیوم سبکتر و اقتصادیتر است و برای مسیرهای طولانی و پروژههای بزرگ کاربرد دارد.
2. عایق
عایق کابل قدرت معمولاً از PVC، XLPE یا مواد مقاوم در برابر حرارت و فشار ساخته میشود تا از اتصال کوتاه و نشت جریان جلوگیری کند.
3. شیلد یا Screen (در برخی کابلها)
برخی کابلهای قدرت دارای لایه محافظ فلزی یا نیمه هادی هستند که تداخل الکترومغناطیسی را کاهش داده و ایمنی سیستم را افزایش میدهد.
4. روکش نهایی
روکش بیرونی کابل قدرت از مواد مقاوم در برابر رطوبت، سایش، مواد شیمیایی و شرایط محیطی سخت ساخته میشود. این لایه مهم، طول عمر کابل را افزایش داده و از آسیبهای فیزیکی جلوگیری میکند.
⸻
انواع کابل قدرت
کابلهای قدرت بر اساس ولتاژ کاری، نوع هادی و کاربرد به چند دسته تقسیم میشوند:
کابل قدرت فشار ضعیف
برای انتقال برق با ولتاژ پایین (تا ۱ کیلو ولت) استفاده میشود و در ساختمانها، صنایع سبک و شبکههای توزیع شهری کاربرد دارد.
کابل قدرت فشار متوسط
این کابلها برای ولتاژهای ۱ تا ۳۶ کیلو ولت طراحی شده و در شبکههای توزیع، نیروگاهها و صنایع سنگین کاربرد دارند.
کابل قدرت فشار قوی
برای انتقال انرژی در شبکههای سراسری و نیروگاهها با ولتاژ بالاتر از ۳۶ کیلو ولت استفاده میشوند.
کابل قدرت آلومینیومی و مسی
با توجه به نیاز پروژه، کابلهای قدرت میتوانند دارای هادی مسی یا آلومینیومی باشند که هرکدام مزایا و محدودیتهای خود را دارند.
کابل قدرت آرموردار و بدون آرمور
برای محیطهای صنعتی و زیرزمینی کابل آرموردار و برای نصب در داخل کانالها و مسیرهای محافظتشده کابل بدون زره استفاده میشود.
⸻
کاربردهای کابل قدرت
کابل قدرت در محیطها و پروژههای متنوعی استفاده میشود، از جمله:
•شبکههای توزیع برق شهری و روستایی
•انتقال انرژی از نیروگاهها به پستها
•صنایع سنگین و کارخانهها
•پروژههای ساختمانی بزرگ
•پستهای برق و تابلوهای فشار متوسط
•سیستمهای اضطراری و تأسیسات حیاتی
انتخاب کابل قدرت استاندارد باعث کاهش تلفات انرژی، افزایش ایمنی و طول عمر شبکه برق میشود.
⸻
مزایای کابل قدرت
استفاده از کابل قدرت استاندارد دارای مزایای مهمی است:
•انتقال انرژی با کمترین تلفات
•ایمنی بالا برای مصرفکننده و تجهیزات
•طول عمر بالا و مقاومت در برابر شرایط محیطی سخت
•قابلیت نصب در دفن مستقیم، تونل و مسیرهای صنعتی
•سازگاری با انواع شبکههای فشار ضعیف، متوسط و قوی
این مزایا باعث میشوند کابل قدرت بخش حیاتی هر شبکه انرژی باشد.
⸻
تفاوت کابل قدرت با کابل معمولی
کابلهای معمولی برق برای مصرف خانگی یا تجهیزات کوچک طراحی شدهاند و قادر به انتقال جریانهای بالا و تحمل شرایط صنعتی نیستند. کابل قدرت با طراحی ویژه، هادی ضخیم، عایق مقاوم و امکان آرمورداری، جریان بالا را با ایمنی کامل منتقل میکند و برای پروژههای صنعتی و شبکههای توزیع انرژی ضروری است.
⸻
نکات مهم در خرید کابل قدرت
برای خرید کابل قدرت مناسب، باید به نکات زیر توجه شود:
•نوع هادی و سطح مقطع مناسب با جریان و مسافت
•ولتاژ کاری کابل (فشار ضعیف، متوسط یا قوی)
•نوع عایق و روکش مناسب شرایط محیطی
•وجود یا عدم وجود آرمور برای مقاومت مکانیکی
•استانداردهای ملی و بینالمللی
انتخاب کابل نامناسب میتواند باعث افت ولتاژ، خطرات ایمنی و خرابی تجهیزات شود.
⸻
قیمت کابل قدرت
قیمت کابل قدرت به عوامل مختلفی بستگی دارد:
•نوع هادی (مس یا آلومینیوم)
•سطح مقطع و طول کابل
•نوع عایق و روکش
•ولتاژ کاری و آرموردار بودن
•برند و کشور تولیدکننده
با توجه به نوسانات بازار فلزات، قیمت کابل قدرت معمولاً بهصورت روزانه تغییر میکند و بهتر است از فروشندگان معتبر استعلام شود.
استانداردهای کابل قدرت
کابلهای قدرت باید مطابق با استانداردهای معتبر تولید شوند تا ایمنی، کیفیت و عملکرد مناسب داشته باشند. از جمله استانداردهای رایج:
•IEC 60502 (برای کابلهای فشار متوسط و ضعیف)
•VDE و BS
•ISIRI (استاندارد ملی ایران)
رعایت این استانداردها تضمین میکند کابل قدرت در شرایط سخت و صنعتی عملکرد پایدار داشته باشد.
⸻
جمعبندی
کابل قدرت یکی از مهمترین تجهیزات شبکههای برق است که انتقال انرژی پایدار، ایمن و کمتلفات را تضمین میکند. طراحی استاندارد، هادی باکیفیت، عایق و روکش مقاوم، و قابلیت استفاده در پروژههای مختلف باعث میشود کابل قدرت انتخاب اصلی صنایع، ساختمانها و شبکههای توزیع برق باشد. با خرید کابل قدرت استاندارد و متناسب با نیاز پروژه، میتوان ایمنی و عملکرد شبکه را بهطور قابل توجهی افزایش داد.

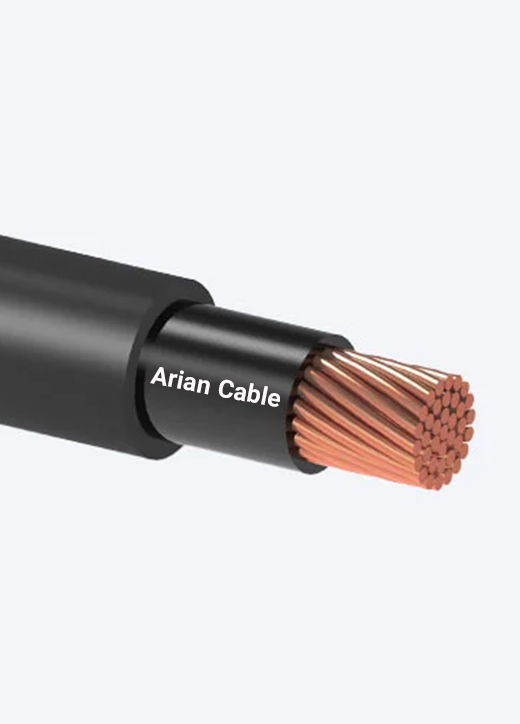

کابل قدرت
کابل قدرت با هادی هم مرکز (کنسانتریک)
کابل قدرت با هادی هم مرکز (کنسانتریک)
NYCY , NYCWY
کاربرد :این کابلها جهت توزیع برق در شبکههای مشترکین، پستهای برق و سیستم برق خیابانها استفاده میشوند. کاربرد این نوع کابلها در فضای باز، زیرزمین، تاسیسات داخلی و داکتها مجاز میباشد. همچنين، هادیهای هم مرکز این کابلها را میتوان به عنوان هادی ارت یا شیلد به کار برد. ساختار:Cu/PVC/CWS/PVC
Cu/PVC/CWS/CTS/PVC
