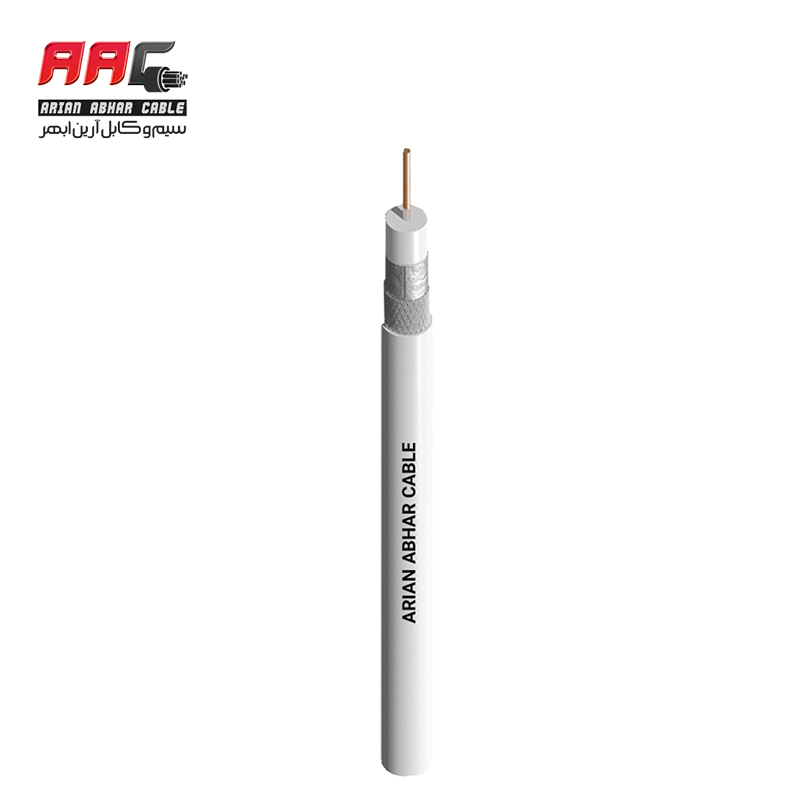

کابل کواکسیال

کاربرد :

این نوع کابل‌ها در انتقال فرکانس‌های بالا به خصوص در فرستنده‌ها و گیرنده‌ها، گیرنده‌های رادیو و تلویزیون و دوربین‌های مدار بسته به کار می‌روند.

ساختار:

Cu/PE/CWB/PVC

Cu/FPE/CWB/PVC

  • جنس و کلاس هادی : مس آنیل شده ساده یا قلع اندود کلاس ۱ (مفتولی)، کلاس ۲ (نیمه افشان) یا کلاس ۵ (افشان)
  • عایق : پلی اتیلن یا فوم پلی اتیلن
  • شیلد : بافت مسی ساده یا قلع اندود
  • جنس روکش : آمیزه PVC

خرید و قیمت عمده کابل کواکسیال

کابل کواکسیال یک کابل الکتریکی است که سیگنال‌های فرکانس رادیویی (RF) را از نقطه‌ای به نقطه‌ی دیگر منتقل می‌کند. این کابل انواع مختلف داشته و در موارد گوناگون مورد استفاده قرار می‌گیرد. در این مطلب اطلاعات بیشتری در مورد خرید و قیمت روز و عمده انواع کابل کواکسیکال توسط شرکت سیم و کابل ابهر به شما عزیزان ارائه خواهیم کرد.

کابل کواکسیال Coaxial چیست؟

کابل کواکسیکال چیستکابل کواکسیال یک خط انتقال شامل مواد رسانای الکتریکی در اطراف یک رسانای مرکزی است که توسط عایق‌ها نگه داشته شده و برای انتقال سیگنال‌های تلگراف، تلفن، تلویزیون و اینترنت استفاده می‌شود. در واقع، کواکسیال نوعی کابل است که برای انتقال داده‌ها، اینترنت، ارتباطات تصویری و صوتی کاربرد دارد. کابل کواکسیال از یک محافظ آلومینیومی و مسی با یک ژاکت پلاستیکی بیرونی ساخته شده است که عایق دی‌الکتریک به حداقل رساندن افت سیگنال کمک می‌کند.

کابل‌های کواکسیال یک انتخاب محبوب هستند؛ زیرا طراحی محافظ آن‌ها به هادی مرکزی اجازه می‌دهد تا داده‌ها را به سرعت منتقل کند و در عین حال از آسیب و تداخل محافظت ‌شود.

اجزای تشکیل دهنده سیم و کابل کواکسیال

کابل‌های کواکسیال عمدتا از چهار لایه‌ی مختلف ساخته شده‌اند:

  1. هادی مرکزی که معمولا یک سیم مسی است و داده‌ها و ویدئوها از طریق آن عبور می‌کنند.
  2. در اطراف سیم مسی عایق پلاستیکی دی‌الکتریک قرار دارد.
  3. یک شبکه‌ی بافته شده از مس که به محافظت از کابل در برابر تداخل الکترومغناطیسی (EMI) کمک می‌کند.
  4. لایه‌ی خارجی یک پوشش پلاستیکی است که از لایه‌های داخلی در برابر آسیب‌دیدگی محافظت می‌کند.

این کابل با حمل داده‌ها در رسانای مرکزی کار می‌کند. در عین حال لایه‌های محافظ اطراف، هر گونه افت سیگنال را متوقف کرده و به کاهش EMI کمک می‌کنند. لایه‌ی اول که دی‌الکتریک نامیده می‌شود‌، فاصله‌ی بین رسانای هسته و لایه‌های خارجی و همچنین مقداری عایق را فراهم می‌کند. لایه‌های بعدی که در مجموع به عنوان سپر نامیده می‌شوند، امواج الکتریکی و انتقال رادیویی را دور نگه می‌دارند.

انواع کابل کواکسیال و سیم آنتن

انواع کابل کواکسیکال چیست

دو نوع اصلی از این کابل وجود دارد: امپدانس 75 اهم (Ω) و امپدانس 50 اهم.
کابل‌های 75 اهم بیشتر برای سیگنال‌های ویدئویی استفاده می‌شوند، در حالی که کابل‌های 50 اهم برای داده‌ها و ارتباطات بی سیم کاربرد دارند. اهم در کابل‌های کواکسیال به امپدانس اشاره می‌کند که معیار مقاومت کابل در برابر جریان انرژی الکتریکی است.

کابل کواکسیال RF

کابل RF برای انتقال سیگنال‌های فرکانس رادیویی استفاده می‌شود. این کابل‌ها به عنوان ورودی استاندارد در تلویزیون‌ها کاربرد دارند.

کابل RG-6

کابل‌های RG-6 دارای رساناهای بزرگ‌تر هستند، بنابراین کیفیت سیگنال بهتری را ارائه می‌دهند. آن‌ها عایق دی‌الکتریک ضخیم‌تری دارند و با نوع دیگری از محافظ ساخته شده‌اند که به آن‌ها اجازه می‌دهد سیگنال‌های سطح GHz را به طور موثرتری مدیریت کنند.

مطلب پیشنهادی: بزرگترین شرکت سیم و کابل ایران کدام شرکت است

کابل RG-59

یک کابل رایج در تنظیمات داخلی است که نسبت به RG-6 دارای رسانای مرکزی نازک‌تر است. این باعث می‌شود انتخاب خوبی برای عملکردهای کوتاه و گیربکس‌های فرکانس پایین باشد.

کابل RG-11

این کابل ضخیم‌تر از سایر انواع کابل کواکسیال است. این مسئله می‌تواند کار با آن را دشوارتر کند. با این حال، سطح تضعیف کمتری نسبت به سایر کابل‌های مشابه ارائه می‌دهد، به این معنی که می‌تواند داده‌ها را در فواصل طولانی‌تر حمل کند.

کابل کواکسیال صوتی

اگرچه امروزه استفاده از کانکتورهای HDMI برای سیگنال‌های صوتی دیجیتالی توصیه می‌شود، اما کابل کواکسیال صوتی نیز برای ارسال صدا بسیار موثر است. خروجی این کابل در DVD Player، کامپیوتر یا سیستم‌های صوتی یافت می‌شود.

تولیدکننده‌ی کابل کواکسیال

شرکت سیم و کابل آرین ابهر با استفاده از پیشرفته‌ترین ماشین آلات و همچنین بهره‌مندی از جدیدترین تکنولوژی روز دنیا، یکی از بهترین کارخانه‌های تولید انواع کابل در کشور است. علاقه‌مندان می‌توانند انواع سیم و کابل کواکسیال را از این شرکت تهیه کرده و از کیفیت بالای آن‌ها بهره‌مند شوند.

خرید، قیمت و فروش و پخش کابل کواکسیال

خرید و قیمت کابل کواکسیکال

هم ‌اکنون فروش انواع کابل کواکسیال از شرکت سیم و کابل آرین ابهر امکان‌پذیر است. برای مشاهده‌ی انواع محصولات و کسب اطلاعات بیشتر، می‌توانید به وب‌سایت این شرکت مراجعه کنید.
